इरेक्शन एंकर विवरण:
इरेक्शन एंकर को लिफ्टिंग और टर्निंग/एज हैंडलिंग प्रक्रिया के दौरान प्रीकास्ट इकाइयों के साथ उपयोग के लिए डिज़ाइन किया गया है। यदि वांछित है, तो एंकर एक कतरनी प्लेट और तनाव पट्टी का उपयोग करता है जो कंक्रीट में लोड वितरित करने के लिए एंकर के माध्यम से लपेटता है। इरेक्शन एंकर कॉलम, बीम, दीवारों और अन्य प्रीकास्ट कंक्रीट तत्वों को उठाने की अनुमति देते हैं। माउंटिंग एंकर का उपयोग सभी उठाने की दिशाओं में और 90 डिग्री तक के कोणों को उठाने के लिए किया जा सकता है। GME में इरेक्शन एंकर की विभिन्न शैलियाँ हैं। इंस्टॉलेशन एंकर की शैली, आकार और टन भार ALP के समान है, लेकिन हमारी कीमत ALP की तुलना में आधी से भी कम है। हम केवल थोक स्वीकार करते हैं, खुदरा नहीं। अगर आप रुचि रखते हैं।
 |
 |
 |
 |
| स्प्लिट फ़ुट इरेक्शन एंकर | शियर प्लेट के साथ स्प्लिट फ़ुट इरेक्शन एंकर | टेक इरेक्शन एंकर | कतरनी प्लेट के साथ तकनीकी निर्माण एंकर |
| संपर्क करें | |||
 |
 |
 |
 |
| इरेक्शन हेड एंकर | शियर प्लेट के साथ इरेक्शन हेड एंकर | जाली निर्माण एंकर | बार के साथ जाली निर्माण एंकर |
| संपर्क करें | |||
 |
 |
 |
 |
| 1T स्प्रेड एंकर | 1 टन एल-एंकर | जाली इंसुलेटेड पैनल एंकर | प्लेट एंकर |
| संपर्क करें | |||
 |
 |
 |
 |
| इंसुलेटेड पैनल एंकर | प्लेट के साथ इंसुलेटेड पैनल एंकर | स्प्लिट फ़ुट 1 टन एंकर | स्प्रेड एंकर |
| संपर्क करें | |||
 |
 |
 |
 |
| टी-बार एंकर | टेक एंकर | दो-छेद वाले एंकर | वाई इरेक्शन एंकर |
टिप्पणी:उपरोक्त उत्पाद की कीमतें प्रत्येक उत्पाद के लिए अलग-अलग थोक मूल्य हैं। हम केवल थोक बिक्री का समर्थन करते हैं, खुदरा बिक्री का नहीं। उपरोक्त 20 उत्पादों में विस्तृत विनिर्देश और आकार हैं।कृपया नवीनतम कोटेशन के लिए हमसे संपर्क करें।
मानक फिनिश: गर्म डूबा जस्तीठंडे तापमान में भी प्रभाव प्रतिरोधी।
इरेक्शन एंकर कैसे बनाएं:
इरेक्शन एंकर डिस्प्ले:
GME इरेक्शन एंकर सिस्टम एक लिफ्टिंग एंकर है जिसमें एक फ्लैट स्टील इंसर्ट, एक रिब्ड स्टील बोल्ट और एक क्विक-रिलीज़ लिफ्टिंग की शामिल है। डबल-होल एंकर का हेड एक्सपेंशन एंकर के समान ही है। कंक्रीट में एंकरेज रीबार टेल के माध्यम से प्राप्त किया जाता है। अनुरोध पर अतिरिक्त छेद वाले लंबे एंकर का उत्पादन किया जा सकता है। हमारी शैलियाँ विविध हैं
इरेक्शन एचर्स का परीक्षण:
इरेक्शन एंकर का प्रमाणन:
इरेक्शन एंकर का अनुप्रयोग:
इरेक्शन एंकर विशिष्टता

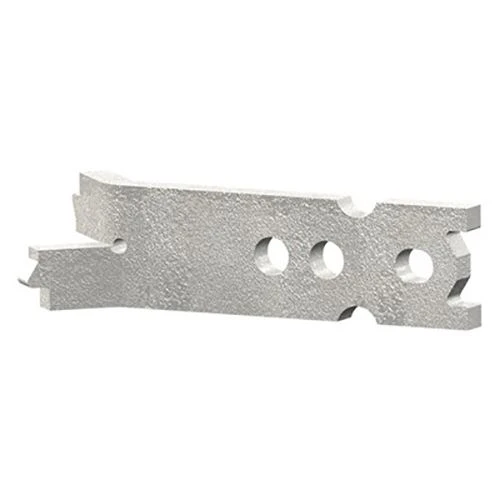

टेक इरेक्शन एंकर
टेक इरेक्शन एंकर यह डिज़ाइन विशेषता एंकर को एक छोटी ऊँचाई प्रदान करती है, जिससे इसे पतले कंक्रीट पैनलों पर इस्तेमाल किया जा सकता है। पतली दीवार वाले प्रीकास्ट तत्वों के क्षैतिज से ऊर्ध्वाधर किनारे उठाने और संभालने के लिए डिज़ाइन किया गया। हम 2T, 4T और 8T क्षमता प्रदान करते हैं। इस एंकर के लिए एक कतरनी रॉड की आवश्यकता होती है। उच्च तनाव क्षमताओं को प्राप्त करने के लिए अक्सर पुल रॉड की आवश्यकता होती है।
|
|
|||||||||||
|
भाग |
टन |
रिंग क्लच सिस्टम |
चौड़ाई |
लंबाई |
मोटाई |
एचडी- |
A |
B |
N |
एंकर अल्टीमेट |
प्रति वजन |
|
जीएमईक्यूएल527जी |
2T |
2T-3T(OLO01) |
2' |
3/8" |
3/8" |
5/8" |
5/8" |
2-5/8" |
1-13/16 |
16000 |
1.46 |
|
जीएमईक्यूएल548जी |
4T |
4T-6T(OLO02) |
2-1/2" |
10-7/16" |
5/8" |
3/4" |
3/4" |
2-5/8" |
2-12" |
32000 |
3.7 |
|
जीएमईक्यूएल589जी |
8T |
8T-11टी(ओएलओ03) |
3-3/4" |
13-1/2" |
3/4" |
1" |
1" |
3-5/8" |
3-1/8" |
64000 |
8.65 |

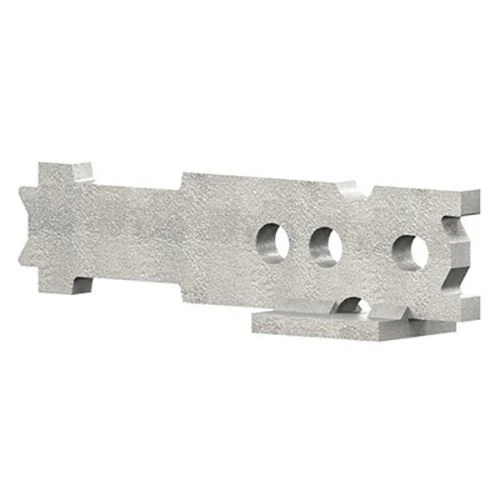

टेक इरेक्शन एंकर विद शियर प्लेट
स्प्लिट फ़ुट इरेक्शन एंकर को पतली दीवार वाले प्रीकास्ट तत्वों को उठाने और संभालने के लिए डिज़ाइन किया गया है। इरेक्शन एंकर कॉलम, बीम, दीवारों और अन्य प्री-कास्ट कंक्रीट तत्वों को उठाने में सक्षम बनाता है। इरेक्शन एंकर का उपयोग सभी उठाने की दिशाओं में और 90 डिग्री तक के कोणों को उठाने के लिए किया जा सकता है। यदि कतरनी प्लेट से सुसज्जित नहीं है, तो एंकर को रैपअराउंड शियर बार के साथ इस्तेमाल किया जा सकता है, और यदि आवश्यक हो, तो उच्च तन्यता क्षमताओं तक पहुँचने के लिए एक टेंशन बार का उपयोग किया जा सकता है।
|
|
|||||||||||||
|
भाग संख्या |
टन |
रिंग क्लच |
चौड़ाई |
लंबाई |
मोटाई |
एचडी- |
S- |
N |
एसपीडब्लू- |
एसपीएल- |
एसपीटी- |
एंकर अल्टीमेट |
वज़न |
|
जीएमईक्यूएल147जी |
2T |
2T-3T(OLO01) |
2 |
8" |
3/8" |
5/8" |
2-3/4" |
1-13/16" |
2-1/2" |
3" |
1/4" |
16000 |
2.15 |
|
जीएमईक्यूएल148जी |
4T |
4T-6टी (OLO02) |
2-1/2" |
10-1/2" |
5/8" |
3/4" |
3-a/8 |
2-1/2" |
2-1/2" |
3" |
3/8" |
32000 |
5.2 |
|
जीएमईक्यूएल149जी |
8T |
8T-11टी(QL003) |
3-3/4" |
12-13/16" |
3/4" |
1" |
5" |
3-1/8" |
3" |
3-1/2" |
3/8" |
64000 |
11.02 |

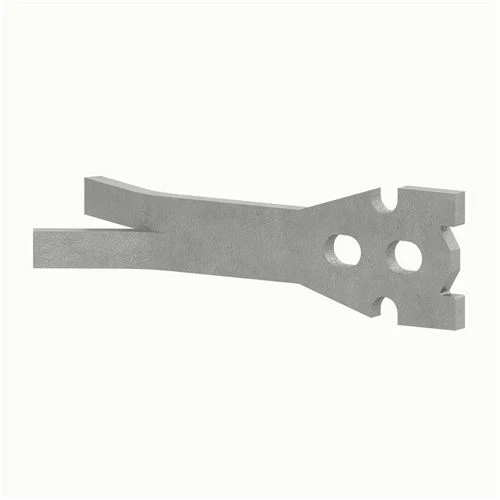

स्प्लिट फ़ुट इरेक्शन एंकर
स्प्लिट फ़ुट इरेक्शन एंकर को एंकर के सिर पर दो "कान" रखने के लिए डिज़ाइन किया गया है ताकि क्लच को संपर्क में आने और कंक्रीट को छिन्न-भिन्न होने से रोका जा सके। "कान" कतरनी भार को एंकर और कंक्रीट में स्थानांतरित करते हैं। इस एंकर के साथ कतरनी बार की आवश्यकता होती है। उच्च तनाव क्षमता तक पहुँचने के लिए आमतौर पर एक टेंशन बार की आवश्यकता होती है।
|
|
||||||||||
|
भाग संख्या |
टन |
रिंग क्लच |
चौड़ाई |
लंबाई |
मोटाई |
एचडी- |
S- |
N |
एंकर अल्टीमेट मैकेनिकल |
प्रति वजन |
|
जीएमईक्यूएल047जी |
2T |
2T-3T(OLO01) |
2" |
8" |
3/8" |
5/8" |
2-3/4" |
1-13/16" |
16000 |
1.6 |
|
जीएमईक्यूएलओ48जी |
4T |
4T-6T(OLO02) |
2-1/2" |
101/2 |
5/8" |
3/4" |
37688 |
2-1/2" |
32000 |
4.35 |
|
जीईएमक्यूएलओ49जी |
8T |
8T-11टी(ओएल003) |
3-3/4" |
12-13/16" |
3/4" |
1" |
5" |
3-1/8" |
64000 |
9.78 |

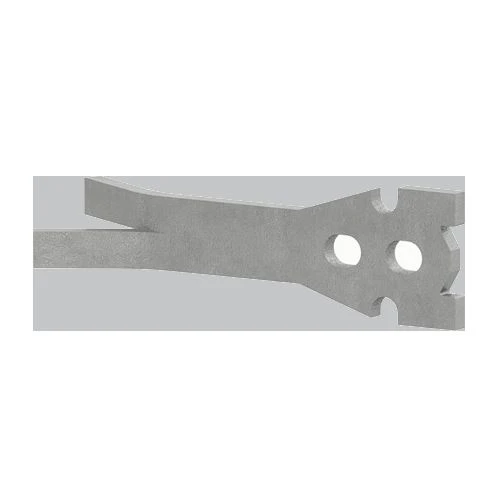

शियर प्लेट के साथ स्प्लिट फ़ुट इरेक्शन एंकर
शियर प्लेट के साथ स्प्लिट फ़ुट इरेक्शन एंकर को उचित मोटाई के स्लैब के क्षैतिज से ऊर्ध्वाधर किनारे उठाने और संभालने के लिए डिज़ाइन किया गया है। लोड होने पर कंक्रीट को टूटने से बचाने के लिए एंकर के सिर पर एक विशेष डिज़ाइन है। यदि शियर प्लेट से लैस नहीं है, तो एंकर को रैपअराउंड शियर बार के साथ इस्तेमाल किया जा सकता है, और यदि आवश्यक हो, तो उच्च तन्यता क्षमताओं तक पहुँचने के लिए एक टेंशन बार का उपयोग किया जा सकता है। हम 2T, 4T और 8T क्षमताएँ प्रदान करते हैं।
|
|
|||||||||||||
|
भाग संख्या |
टन |
रिंग क्लच |
चौड़ाई |
लंबाई |
मोटाई |
एचडी- |
S- |
N |
एसपीडब्लू- |
एसपीएल- |
एसपीटी- |
एंकर अल्टीमेट |
वज़न |
|
जीएमईक्यूएल147जी |
2T |
2T-3T(OLO01) |
2 |
8" |
3/8" |
5/8" |
2-3/4" |
1-13/16" |
2-1/2" |
3" |
1/4" |
16000 |
2.15 |
|
जीएमईक्यूएल148जी |
4T |
4T-6टी (OLO02) |
2-1/2" |
10-1/2" |
5/8" |
3/4" |
3-a/8 |
2-1/2" |
2-1/2" |
3" |
3/8" |
32000 |
5.2 |
|
जीएमईक्यूएल149जी |
8T |
8T-11टी(QL003) |
3-3/4" |
12-13/16" |
3/4" |
1" |
5" |
3-1/8" |
3" |
3-1/2" |
3/8" |
64000 |
11.02 |

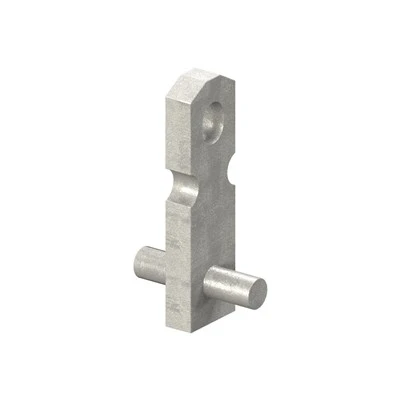

जाली निर्माण एंकर
फोर्ज्ड इरेक्शन एंकर को पतली दीवार वाले प्रीकास्ट तत्वों के क्षैतिज से ऊर्ध्वाधर किनारे उठाने और संभालने के लिए डिज़ाइन किया गया है। एंकर के सिर पर दो "कान" रिंग क्लच को संपर्क में आने और कंक्रीट को छिन्न-भिन्न करने से रोकते हैं। "कान" कतरनी भार को एंकर और कंक्रीट में स्थानांतरित करते हैं। इस एंकर के साथ कतरनी बार की आवश्यकता होती है। एंकर की पूरी तनाव क्षमता तक पहुँचने के लिए एक तनाव बार की आवश्यकता होती है।
|
|
||||||||||
|
भाग संख्या |
टन |
रिंग क्लच |
चौड़ाई |
लंबाई |
मोटाई |
एचडी-होल |
एचएल-होल |
N |
एंकर अल्टीमेट मैकेनिकल |
प्रति वजन |
|
जीएमईक्यूएलएफ527जी |
3T |
2T-3T(OLO01) |
2-3/8" |
8" |
3/8" |
5/8" |
- |
1-13/16" |
24000 |
1.26 |
|
जीएमईक्यूएलएफ548जी |
6T |
4T-6टी(QLO02) |
3-3/16" |
10-1/2" |
5/8" |
3/4" |
- |
2-1/2" |
48000 |
2.29 |
|
जीएमईक्यूएलएफ589जी |
11T |
8T-11टी(QLO03) |
3-3/4" |
12-1/2" |
3/4" |
1-3/6" |
1-5/8" |
3-1/8" |
88000 |
5.2 |
वेल्डेड प्लेट बार के साथ जाली निर्माण एंकर
फोर्ज्ड इरेक्शन एंकर को पतली दीवार वाले प्रीकास्ट तत्वों के क्षैतिज से ऊर्ध्वाधर किनारे उठाने और संभालने के लिए डिज़ाइन किया गया है। एंकर के सिर पर दो "कान" रिंग क्लच को संपर्क में आने और कंक्रीट को तोड़ने से रोकते हैं। "कान" कतरनी भार को एंकर और कंक्रीट में स्थानांतरित करते हैं। इस एंकर का अनूठा कतरनी बार डिज़ाइन मानक बड़ी कतरनी प्लेट की जगह लेता है, जिसमें वेल्डेड कतरनी बार होता है ताकि प्रीस्ट्रेस्ड स्ट्रैंड या रीइन्फोर्सिंग के साथ हस्तक्षेप को कम किया जा सके।
|
|
||||||||||||
|
भाग संख्या |
टन |
रिंग क्लच |
चौड़ाई 1 |
चौड़ाई 2 |
लंबाई |
मोटा- |
एचडी-होल |
N |
एसबीडी-कतरनी |
एसबीएल-शियर |
एंकर अल्टीमेट मैकेनिकल |
प्रति वजन |
|
जीएमईक्यूएलएफ548एसबीजी |
6T |
4T-6टी(QL002) |
3-3/16" |
3-5/8" |
10-1/2" |
5/8" |
3/4" |
2-1/2" |
5/8" |
6" |
48000 |
3.6 |
|
जीएमईओएलएफ548डीएसबीजी |
6T |
4T-6टी(OL002) |
3-3/16" |
4-1/8" |
10-1/2" |
5/8" |
3/4" |
2-1/2" |
5/8" |
6 |
48000 |
4.2 |
स्प्लिट फ़ुट 1 टन एंकर
स्प्लिट फ़ुट 1 टन एंकर को पतली दीवार वाले प्रीकास्ट तत्वों के क्षैतिज से ऊर्ध्वाधर किनारे उठाने और संभालने के लिए डिज़ाइन किया गया है। एंकर के सिर पर एकल "कान" क्लच को संपर्क में आने और कंक्रीट को तोड़ने से रोकता है। "कान" रिंग क्लच को घूमने और कंक्रीट से टकराने से रोकता है। इस एंकर के साथ प्रकाशित कतरनी भार प्राप्त करने के लिए कतरनी बार की आवश्यकता होती है। उच्च तनाव क्षमताओं तक पहुँचने के लिए एक तनाव बार की आवश्यकता होती है।
|
|
|||||||||||||||
|
Aकंक्रीट में एनचोर क्षमता 4:1 SWL |
|||||||||||||||
|
भाग |
टन |
अँगूठी |
चौड़ाई |
लंबाई |
मोटाई |
एचडी |
एस स्प्रेड |
एन नोच |
एंकर अल्टीमेट |
प्रति वजन |
न्यूनतम फलक |
कतरनी w/ |
लेंस के बिना |
तनाव w/ |
मिन.कॉर्नर |
|
जीएमईएल046जी |
1T |
1टी(ओएल216सीबी) |
1-3/16" |
4-15/16 |
u4 |
716 |
1-3/4" |
44624 |
8000 |
0.35 |
3 |
611 |
1160 |
2000 |
12 |

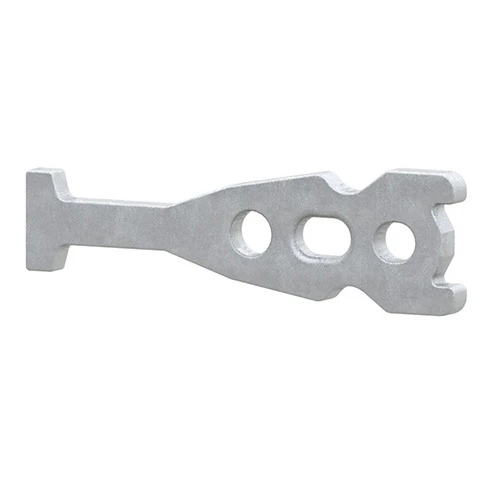

इरेक्शन हेड एंकर
इरेक्शन हेड एंकर को पतली दीवार वाले प्रीकास्ट तत्वों के क्षैतिज से ऊर्ध्वाधर किनारे उठाने और संभालने के लिए डिज़ाइन किया गया है। एंकर के सिर पर दो "कान" क्लच को संपर्क में आने और कंक्रीट को छिन्न-भिन्न करने से रोकते हैं। "कान" कतरनी भार को एंकर और कंक्रीट में स्थानांतरित करते हैं। नीचे दी गई कतरनी क्षमताओं के लिए कतरनी बार की आवश्यकता होती है। किसी भी तनाव क्षमता को प्राप्त करने के लिए एक तनाव बार की आवश्यकता होती है। 2-T, 4-T, और 8-टन क्षमताओं में उपलब्ध है।
|
|
|||||||||||
|
भाग संख्या |
टन |
रिंग क्लच |
चौड़ाई |
लंबाई |
मोटाई |
एचडी |
A |
B |
N |
एंकर अल्टीमेट |
प्रति वजन |
|
जीएमईक्यूएल403जी |
2T |
2T-3टी(QLO01) |
2" |
4-1/4" |
3/8" |
5/8" |
2-3/8" |
1-3/32" |
1-13/16" |
16000 |
0.71 |
|
जीएमईक्यूएल075जी |
4T |
4T-6टी(QL002) |
2-1/2" |
7-7/16" |
5/8" |
3/4" |
3-3/16" |
1-1/4" |
2-1/2" |
32000 |
2.87 |
|
जीएमईओएल185जी |
8T |
8T-11टी (QLO03) |
3-3/4" |
13-1/4" |
3/4" |
1" |
4 |
1-3/4" |
3-1/8" |
64000 |
9.4 |
शियर प्लेट के साथ हेड एंकर का निर्माण
शियर प्लेट के साथ इरेक्शन हेड एंकर को पतली दीवार वाले प्रीकास्ट तत्वों के क्षैतिज से ऊर्ध्वाधर किनारे उठाने और संभालने के लिए डिज़ाइन किया गया है। एंकर के सिर पर दो "कान" क्लच को संपर्क में आने और कंक्रीट को तोड़ने से रोकते हैं। "कान" कतरनी भार को एंकर और कंक्रीट में स्थानांतरित करते हैं। इस एंकर के साथ कतरनी बार की आवश्यकता नहीं है। किसी भी तनाव क्षमता को प्राप्त करने के लिए एक तनाव बार की आवश्यकता होती है। 2-T, 4-T, और 8-Ton क्षमताओं में उपलब्ध है।
|
|
|||||||||||||
|
भाग |
टन |
रिंग क्लच |
चौड़ाई |
लंबाई |
मोटाई |
एचडी |
एसपीडब्लू- |
एसपीएल- |
एसपीटी- |
A |
N |
एंकर UItimate |
वज़न |
|
जीएमईक्यूएल403एसपीजी |
2 |
2T-3T (OLO01) |
2 |
4-1/4" |
3/8" |
5/8"" |
2-1/2" |
3 |
1/4" |
3/4" |
1-13/16" |
16000 |
1.15 |
|
जीएमईक्यूएल075एसपीजी |
4 |
4T-6टी (OLO02) |
2-1/2" |
7-7/16" |
5/8" |
3/4" |
2-1/2" |
3" |
3/8" |
36895 |
2-1/2" |
32000 |
3.65 |
|
जीएमईक्यूएल185एसपीजी |
8 |
8T-11T(OLO03 |
3-3/4" |
13-1/4" |
3/4" |
1" |
g" |
3-1/2" |
3/8" |
1-5/8" |
37629 |
64000 |
10.65 |
वाई इरेक्शन एंकर
वाई इरेक्शन एंकर को मोटी दीवार वाले प्रीकास्ट तत्वों के क्षैतिज से ऊर्ध्वाधर किनारे उठाने और संभालने के लिए डिज़ाइन किया गया है। एंकर के सिर पर दो "कान" क्लच को संपर्क में आने और कंक्रीट को टूटने से रोकते हैं। 12.5T, 17T और 22T क्षमताओं में उपलब्ध है।
|
|
|||||||||
|
भाग |
टन |
रिंग क्लच |
सिर |
पैर |
लंबाई |
मोटा |
एचडी- |
एंकर अल्टीमेट |
प्रति वजन |
|
जीएमईक्यूएल307जी |
12.5T |
12.5T-22T |
5-7/8" |
3-1/8" |
19-5/8" |
3/4" |
1-3/8" |
100,000 |
15.1 |
|
जीएमईक्यूएल308जी |
17T |
12.51-22T |
5-7/8" |
3-1/8" |
19-5/8" |
1" |
1-3/8" |
136000 |
19 |
|
जीएमईक्यूएल309जी |
22T |
12.5T-22T |
5-7/8" |
3-1/8" |
43593 |
1-1/8" |
1-3/8" |
176000 |
22.9 |
जाली इंसुलेटेड पैनल एंकर
फोर्ज्ड इंसुलेटेड पैनल एंकर को विशेष रूप से इंसुलेटेड पैनलों को कुशलतापूर्वक और किफायती तरीके से किनारे से उठाने के लिए डिज़ाइन किया गया है। एंकर इन्सुलेशन को फैलाता है और बाहरी और आंतरिक वाइथ को जोड़ता है, अतिरिक्त सुदृढीकरण के माध्यम से कतरनी और तनाव भार वितरित करता है। एंकर का प्रोफ़ाइल बहुत छोटा है, जो स्थापना के दौरान इन्सुलेशन के व्यवधान को कम करता है। एंकर निर्माण प्रक्रिया के दौरान प्रत्येक वाइथ को सहारा देता है, जिससे इंसुलेटेड पैनल टाई सिस्टम पर कतरनी तनाव कम होता है। नीचे दिए गए विवरण में दिखाए अनुसार सुदृढीकरण की आवश्यकता है। एंकर मानक 8T-11T लिफ्टिंग क्लच और सहायक उपकरण का उपयोग करता है।
|
|
|||||||||||
|
भाग संख्या |
टन |
रिंग कच्छ |
चौड़ाई |
लंबाई |
मोटाई |
A |
B |
एसएल-स्लॉट |
दप- |
एंकर अल्टीमेट मैकेनिकल |
Wgight प्रति |
|
जीएमईक्यूएलएफपी6176 |
6T |
4T-6T |
7" |
3-15/16" |
5/8" |
2-3/4" |
5-3/8" |
1-3/16- |
13/16" |
48000 |
2.63 |
|
जीएमईओएलएफआईपी975346 |
9T |
8T-12T |
5-3/4" |
4-3/16" |
3/4" |
2-3/4" |
3-3/4" |
1-1/2" |
15/16" |
72000 |
3.17 |
|
जीएमईओएलएफआईपी12176 |
12T |
8-12T |
7" |
4-13/16" |
3/4" |
3-3/16" |
5" |
1-13/16 |
1-1/8" |
96000 |
4.06 |
|
जीएमईओएलएफआईपी1218जी |
12T |
8T-12T |
8" |
5 |
3/4" |
3-3/16" |
6" |
1-13/16 |
1-1/8" |
96000 |
4.89 |
इंसुलेटेड पैनल एंकर
इंसुलेटेड पैनल एंकर को विशेष रूप से इंसुलेटेड पैनल को कुशलतापूर्वक और किफायती तरीके से किनारे से उठाने के लिए डिज़ाइन किया गया है। एंकर इन्सुलेशन को फैलाता है और बाहरी और आंतरिक वाइथ को जोड़ता है, अतिरिक्त सुदृढीकरण के माध्यम से कतरनी और तनाव भार वितरित करता है। एंकर का प्रोफ़ाइल बहुत छोटा है, जो स्थापना के दौरान इन्सुलेशन के व्यवधान को कम करता है। एंकर निर्माण प्रक्रिया के दौरान प्रत्येक वाइथ को सहारा देता है, जिससे इंसुलेटेड पैनल टाई सिस्टम पर कतरनी तनाव कम होता है। नीचे दिए गए विवरण में दिखाए अनुसार सुदृढीकरण की आवश्यकता है। ये एंकर मानक 4T-6T और 8T-11T लिफ्टिंग क्लच और सहायक उपकरण का उपयोग करते हैं।
|
|
|||||||||
|
भाग |
टन |
रिंग क्लच सिस्टम |
चौड़ाई |
लंबाई |
मोटाई |
A |
B |
एंकर एल्टीमाटा मैकेनिकल |
प्रति वजन |
|
जीएमईक्यूएल077जी |
4T |
4T-6T |
6" |
3-1/4" |
5/8" |
1-13/16" |
4-3/8" |
32000 |
3.13 |
|
जीएमईक्यूएल184जी |
8T |
8T-11T |
6" |
4-3/4" |
3/4" |
3-3/8" |
4-3/8" |
64000 |
5.8 |
|
जीएमईक्यूएल1242जी |
10T |
8T-11T |
7" |
4-3/4" |
3/4" |
3-3/8" |
5" |
80000 |
6.7 |
|
जीएमईक्यूएल243जी |
10T |
8T-11T |
8" |
4-3/4" |
3/4" |
3-3/8" |
6" |
80000 |
7.75 |
शियर प्लेट के साथ इंसुलेटेड पैनल एंकर
इंसुलेटेड पैनल एंकर को विशेष रूप से इंसुलेटेड पैनल को कुशलतापूर्वक और किफायती तरीके से किनारे से उठाने के लिए डिज़ाइन किया गया है। एंकर इन्सुलेशन को फैलाता है और बाहरी और आंतरिक वाइथ को जोड़ता है, अतिरिक्त सुदृढीकरण के माध्यम से कतरनी और तनाव भार वितरित करता है। एंकर का प्रोफ़ाइल बहुत छोटा है, जो स्थापना के दौरान इन्सुलेशन के व्यवधान को कम करता है। एंकर निर्माण प्रक्रिया के दौरान प्रत्येक वाइथ को सहारा देता है, जिससे इंसुलेटेड पैनल टाई सिस्टम पर कतरनी तनाव कम होता है। नीचे दिए गए विवरण में दिखाए अनुसार सुदृढीकरण की आवश्यकता है। ये एंकर मानक 4T-6T और 8T-11T लिफ्टिंग क्लच और सहायक उपकरण का उपयोग करते हैं।
|
|
|||||||||||||
|
भाग |
टन |
रिंग क्लच |
चौड़ाई |
लंबाई |
मोटाई |
एचडी |
एसपीडब्लू- |
एसपीएल- |
एसपीटी- |
A |
N |
एंकर UItimate |
वज़न |
|
जीएमईक्यूएल403एसपीजी |
2T |
2T-3T |
2 |
4-1/4" |
3/8" |
5/8"" |
2-1/2" |
3 |
1/4" |
3/4" |
1-13/16" |
16000 |
1.15 |
|
जीएमईक्यूएल075एसपीजी |
4T |
4T-6T |
2-1/2" |
7-7/16" |
5/8" |
3/4" |
2-1/2" |
3" |
3/8" |
36895 |
2-1/2" |
32000 |
3.65 |
|
जीएमईक्यूएल185एसपीजी |
8T |
8T-11T |
3-3/4" |
13-1/4" |
3/4" |
1" |
g" |
3-1/2" |
3/8" |
1-5/8" |
37629 |
64000 |
10.65 |
टी-बार एंकर
टी-बार एंकर को एक ठोस स्टील बार का उपयोग करके तनाव क्षमता को अधिकतम करने के लिए डिज़ाइन किया गया है, जिसे एंकर के निचले भाग में क्षैतिज रूप से रखा गया है। कॉम्पैक्ट डिज़ाइन
यह कई तरह की लम्बाई में आता है और शायद ''वेट-सेट'' भी हो सकता है, जिससे इसकी बहुमुखी प्रतिभा और उपयोग में आसानी में और सुधार होता है। एंकर के निचले हिस्से में 3/8 न्यूनतम कवरेज की सिफारिश की जाती है। सतही अनुप्रयोगों के लिए डिज़ाइन किया गया, फॉर्म से पैनलों को "बैक-स्ट्रिप" करने के लिए उपयोग किया जाता है। कतरनी क्षमता टी-बार एंकर को ऊर्ध्वाधर से घुमाने के लिए उपयोग करने की अनुमति देती है।
|
|
||||||||||||
|
कंक्रीट में एंकर क्षमता, 4:1 SWL |
||||||||||||
|
भाग |
टन |
रिंग क्लच |
चौड़ाई |
लंबाई |
मोटाई |
D |
एंकर अल्टीमेट मोकैनिकल |
वेट पेर |
न्यूनतम पैनल |
न्यूनतम किनारा |
अप्रबलित तनाव |
अप्रबलित |
|
जीएमईक्यूएल110जी |
2T |
2T-3T |
1-1/4" |
4 |
3/8" |
1/2" |
16000 |
0.55 |
4-3/4" |
8" |
4000 |
4000 |
|
जीएमईक्यूएल1848जी |
4T |
4T-6T |
1-1/2" |
4-1/4" |
5/8" |
11/16" |
32000 |
1.15 |
5" |
8-1/2" |
5500 |
5500 |
|
जीएमईक्यूएलएल850जी |
4T |
4T-6T |
1-1/2" |
5-1/4" |
5/8" |
11/16" |
32000 |
1.4 |
6" |
10-1/2" |
8000 |
8000 |
|
जीएमईक्यूएलएल852जी |
4T |
4T-6T |
1-1/2" |
6-1/4" |
5/8" |
11/16" |
32000 |
1.7 |
7" |
12-12" |
8000 |
8000 |
|
जीएमईक्यूएल854जी |
4T |
4T-6T |
1-1/2" |
7-1/4" |
5/8" |
11/16" |
32000 |
1.95 |
8" |
14-1/2" |
8000 |
8000 |
1T स्प्रेड एंकर
1T स्प्रेड एंकर को हल्के वजन वाले पैनलों में बैक-स्ट्रिपिंग और एज लिफ्टिंग के लिए डिज़ाइन किया गया है। इन बहुमुखी एंकरों का उपयोग आमतौर पर MSE पैनलों में उनकी क्षमता और कम लागत के कारण किया जाता है। एंकर के लंबवत कतरनी में खींचने पर स्पैलिंग हो सकती है।
|
|
|||||||||||
|
स्प्रेड एंकर आयाम और लोड चार्ट |
कंक्रीट में एंकर क्षमता |
||||||||||
|
भाग संख्या |
टन |
रिंग क्लच |
चौड़ाई 1 |
लंबाई 1 |
मोटाई |
फैलाना |
एंकर अल्टीमेट |
प्रति वजन |
न्यूनतम पैनल |
मिन.कॉर्नर |
तनाव भार |
|
जीएमईक्यूएल050जी |
1T |
2T-3T |
1-1/4" |
4-3/4" |
3/16" |
2-3/4" |
8000 |
0.35 |
4" |
16" |
1835 |
स्प्रेड एंकर
स्प्रेड एंकर मोटे पैनलों में बैक-स्ट्रिपिंग और एज लिफ्टिंग के लिए डिज़ाइन किए गए हैं, इन बहुमुखी एंकरों का उपयोग आमतौर पर उनकी क्षमता और कम लागत के कारण स्लैब/पैनलों में किया जाता है। न्यूनतम किनारे की दूरी (1.5x एंकर लंबाई) बनाए रखने से ये एंकर कंक्रीट के सामने स्थापित होने पर सूचीबद्ध तनाव भार के बराबर कतरनी भार को संभाल सकते हैं।
|
|
|||||||||||
|
भाग |
टन |
रिंग क्लच |
चौड़ाई |
लंबाई |
मोटाई |
फैलाना |
A |
एंकर अल्टीमेट मैकेनिकल लोड |
प्रति वजन |
अप्रबलित |
अप्रबलित |
|
जीएमईक्यूएल050जी |
1T |
2T-3T |
1-1/4" |
4-3/4" |
3/16" |
2-3/4" |
- |
8000 |
0.35 |
2000 |
2000 |
|
जीईएमक्यूएल059जी |
2T |
2T-3T |
1-1/4" |
5-1/2" |
3/8" |
2-3/4" |
- |
16000 |
0.8 |
4000 |
4000 |
|
जीएमईक्यूएल116जी |
4T |
4T-6T |
1-1/2" |
6-1/4" |
5/8" |
3-3/8" |
- |
32000 |
1.65 |
5850 |
5850 |
|
जीएमईक्यूएल119जी |
8T |
8T-11T |
2-1/2" |
11" |
3/4" |
4-1/2' |
5" |
64000 |
7.03 |
16000 |
16000 |
|
जीएमईक्यूएल174जी |
22T |
12.5T-22T |
3-1/2" |
19-5/8" |
1-3/16" |
6-1/4" |
9-7/8" |
176000 |
22.31 |
44000 |
44000 |
1 टन एल-एंकर
1 टन एल-एंकर मोटे पैनलों में बैक-स्ट्रिपिंग और एज लिफ्टिंग के लिए डिज़ाइन किए गए हैं, इन बहुमुखी एंकरों का उपयोग आमतौर पर स्लैब/पैनलों में उनकी क्षमता और कम लागत के कारण किया जाता है। न्यूनतम एज डिस्टेंस (1.5x एंकर लंबाई) बनाए रखने से ये एंकर कंक्रीट के सामने स्थापित होने पर सूचीबद्ध तनाव भार के बराबर कतरनी भार को संभाल सकते हैं।
|
भाग |
टन |
रिंग क्लच |
चौड़ाई |
लंबाई |
मोटाई |
लंबाई मापना |
एंकर अल्टीमेट मैकेनिकल लोड |
वजन प्रति |
अप्रबलित |
उरप्रबलित |
|
जीएमईक्यूएल05ओएलजी |
1 |
2T-3T |
1-1/4" |
4" |
3/16" |
1-7/16" |
8.,000 |
0.35 |
2000 |
2000 |
दो-छेद वाले एंकर
दो-छेद वाले एंकर का उपयोग पतले पैनलों या कम-संपीड़न शक्ति वाले कंक्रीट में उच्च-तनाव भार प्राप्त करने के लिए एक किफायती तरीके के रूप में किया जाता है। दो-छेद वाले एंकर को कंक्रीट में गहराई तक तनाव बलों को वितरित करने के लिए एंकर के निचले छेद में एक तनाव पट्टी की आवश्यकता होती है। तनाव पट्टी को तनाव पट्टी छेद के तल के खिलाफ़ रखा और सुरक्षित किया जाना चाहिए ताकि भार लागू होने पर एंकर की तत्काल सगाई सुनिश्चित हो सके।
|
|
||||||||||||
|
भाग |
टन |
रिंग क्लच सिस्टम |
चौड़ाई |
लंबाई |
मोटा- |
A |
B |
C |
एंकर अल्टीमेट |
प्रति वजन |
न्यूनतम पैनल |
प्रबलित |
|
जीएमईक्यूएल122जी |
2T |
2T-3T |
1-1/4" |
4" |
3/8" |
3/4" |
9/6" |
7/8" |
16000 |
0.46 |
2-31/4" |
4000 |
|
जीईएमक्यूएल124जी |
4T |
41-6T |
1-1/2" |
5-1/2" |
5/8" |
7/8" |
11/16" |
15/16" |
32000 |
1.2 |
4" |
8000 |
|
जीएमईक्यूएलएल125जी |
8T |
8T-11T |
2-1/2" |
7" |
3/4" |
1-3/16" |
1" |
1-7/16" |
64000 |
3.76 |
5" |
16000 |
|
जीएमईक्यूएलएल176जी |
22T |
12.5T-22T |
3-1/8" |
11 3/4" |
1-3/16" |
1-13/16" |
1-3/8" |
2-7/16" |
176000 |
10.15 |
7" |
44000 |
टेक एंकर
टेक एंकर को एक अद्वितीय पैर डिजाइन के साथ डिज़ाइन किया गया है जो एंकर को भीड़भाड़ वाले सुदृढ़ीकरण क्षेत्रों में फिट होने की अनुमति देता है। आम तौर पर फॉर्म से पैनलों को "बैक स्ट्रिप" करने के लिए उपयोग किया जाता है। एंकर में एक द्वितीयक सुदृढ़ीकरण छेद भी होता है जिसका उपयोग आवश्यकता पड़ने पर किया जा सकता है।
|
|
|||||||||||
|
भाग |
टन |
रिंग क्लच |
चौड़ाई |
लंबाई |
सही का निशान लगाना- |
A |
B |
एंकर अल्टीमेट |
प्रति वजन |
उरसीप्रबलित |
अप्रबलित |
|
जीएमईक्यूएल525जी |
2T |
2T-3T |
1-1/4" |
4-15/16 |
3/8" |
3/4" |
9/16" |
16000 |
0.51 |
4000 |
4000 |
|
जीएमईक्यूएल546जी |
4T |
4T-6T |
1-1/2" |
5-7/16" |
5/8" |
7/8" |
11/16" |
32000 |
1.2 |
7215 |
7215 |
प्लेट एंकर
प्लेट एंकर को फॉर्म से पैनलों की बैक-स्ट्रिपिंग के लिए डिज़ाइन किया गया है। प्लेट एंकर को एक प्लेट के साथ नीचे वेल्डेड किया जाता है ताकि कम-प्रोफ़ाइल एंकर में उच्च क्षमता प्रदान की जा सके। नीचे की प्लेट एंकर पर सुदृढ़ीकरण लागू करने की अनुमति देती है जैसा कि नीचे दिए गए आरेख में दिखाया गया है ताकि क्षमता को अधिकतम किया जा सके।
|
|
||||||||||||
|
भाग |
टन |
रिंग क्लच |
चौड़ाई |
ऊंचाई |
लंगर |
पैर |
एंकर अल्टीमेट |
वज़न |
अप्रबलित |
अप्रबलित |
प्रबलित |
प्रबलित |
|
जीएमईक्यूएल128जी |
2T |
2T-3T |
1-1/4" |
2-1/4" |
3/8" |
3-3/4" |
16000 |
0.75 |
950 |
950 |
4000 |
4000 |
|
जीएमईक्यूएल846जी |
4T |
4T-6T |
1-1/2" |
3" |
5/8" |
3" |
32000 |
1.25 |
3570 |
3570 |
8000 |
8000 |
|
जीएमईक्यूएल847जी |
4T |
4T-6T |
1-1/2" |
3-1/2" |
5/8" |
3" |
32000 |
1.35 |
4700 |
4700 |
8000 |
8000 |
|
जीएमईक्यूएल044जी |
4T |
41-6T |
1-1/2" |
4-3/8" |
5/8" |
3-7/8" |
32000 |
1.95 |
4730 |
4730 |
8000 |
8000 |
|
जीएमईक्यूएल054जी |
8T |
8T-11T |
2-1/2" |
6-1/4" |
3/4" |
5" |
64000 |
5.4 |
6350 |
6350 |
12000 |
12000 |
|
जीएमईक्यूएल042जी |
8T |
8T-11T |
2-1/2" |
7-1/8" |
3/4" |
5" |
64000 |
5.9 |
10000 |
10000 |
16000 |
16000 |
लोकप्रिय टैग: निर्माण एंकर, निर्माता, आपूर्तिकर्ता, कारखाना, थोक
