उठाने, जोड़ने, फिक्सिंग, उच्च गुणवत्ता वाले स्टील प्रीकास्ट कंक्रीट आस्तीन

बैरल स्लीव का उपयोग प्रीकास्ट कंक्रीट निर्माण जैसे कि बीम, ट्रस, दीवारें और फर्श, रेलिंग आदि में व्यापक रूप से किया जा सकता है। कंक्रीट में ताकत स्थानांतरित करने के लिए, प्लास्टिक की टोपी के साथ छेद में मुड़े हुए स्टील बार को डालना आवश्यक है।

1.उत्पाद परिचय

सबसे अधिक व्यापक रूप से इस्तेमाल किया जाने वाला स्टील बार संयुक्त ग्राउटिंग स्लीव है, उसके बाद लिफ्टिंग स्लीव है।

Lifting, Connecting, Fixing, High Quality Steel Precast Concrete Sleeve12

2.उत्पाद पैरामीटर (विनिर्देश)

लिफ्टिंग सॉकेट

सीधी आस्तीन का उपयोग व्यापक रूप से प्रीकास्ट कंक्रीट निर्माण जैसे कि बीम, ट्रस, दीवारें और फर्श, रेलिंग आदि में किया जाता है। कंक्रीट में ताकत स्थानांतरित करने के लिए, प्लास्टिक की टोपी के साथ छेद में मुड़ी हुई स्टील की सलाखों को डालना आवश्यक है।

आकार	खींचो	विशिष्टता (मिमी)
आकार	(किलोग्राम)	लंबाई
आरडी12	500	40
आरडी16	1200	54
आरडी20	2000	69
आरडी24	2500	78
आरडी30	4000	103
आरडी36	6300	125
आरडी42	8000	145
आरडी52	12500	195

अन्य लंबाई आपकी आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है

सुरक्षा कारक 3:1

स्टेनलेस स्टील SS304, SS316 भी आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है

हेवी ड्यूटी फ़ुट एंकर सॉकेट

आरेaडी ग्रुप	सुरक्षा भार	विशिष्टता (मिमी)
(टन)	(टन)	लंबाई	तार रस्सी व्यास
आरडी12	1.3	130	10
आरडी16	2.5	200	14
आरडी20	4.0	258	18
आरडी24	5.0	325	20
आरडी30	7.5	400	24
आरडी36	10.0	475	28
आरडी42	12.5	550	34
आरडी52	15.0	575	34
अन्य लंबाई आपकी आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है सुरक्षा कारक 3:1

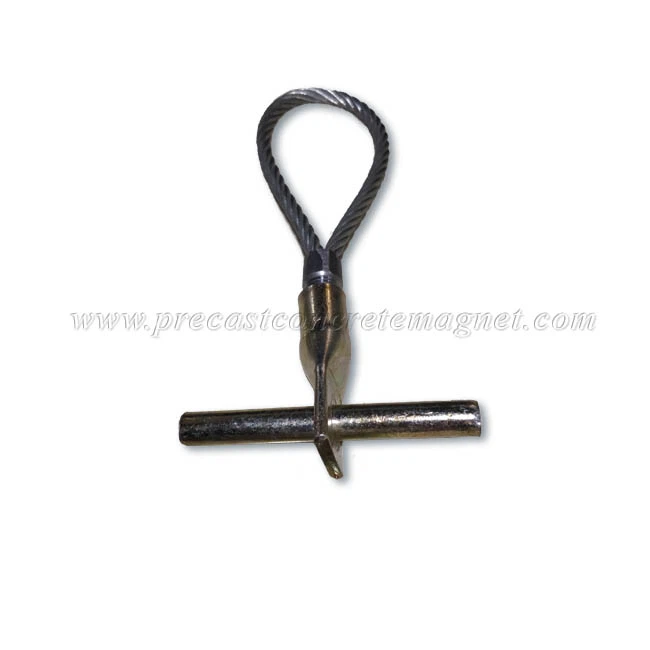

लिफ्टिंग लूप

आकार	विशिष्टता (मिमी)
आकार	लंबाई	स्टील रस्सी व्यास	धागे की लंबाई
एम/आरडी12	155	6	20
एम/आरडी16	155	8	24
एम/आरडी20	215	10	33
एम/आरडी24	255	12	36
एम/आरडी30	300	14	54
एम/आरडी36	340	18	67
एम/आरडी42	425	20	78
एम/आरडी52	480	24	95

3.उत्पाद विशेषता और अनुप्रयोग

Lifting, Connecting, Fixing, High Quality Steel Precast Concrete Sleeve62

1.अनुकूलित आकार के कारण, नए स्लीव हैंगर बहुत पतले हैं और विशेष रूप से प्रीफैब्रिकेटेड पतली दीवार वाले घटकों के लिए उपयुक्त हैं। होइस्टिंग सिस्टम को एक विशेष होइस्ट या फ्लिप होइस्ट का उपयोग करके उठाया जाता है। वैकल्पिक रूप से, आप एडाप्टर में पेंच लगा सकते हैं और यूनिवर्सल स्प्रेडर के साथ सेकंड में घटकों को उठा सकते हैं और परिवहन कर सकते हैं

2. स्लीव हैंगर की लोड क्षमता में सुधार किया गया है। मौजूदा स्लीव रिवेट्स की तुलना में, इसके ज़्यादा फ़ायदे हैं और इसकी लोड क्षमता 250 kN तक बढ़ाई गई है। स्लीव में धूल को अंदर जाने से रोकने के लिए स्क्रू नट है।

3. स्टील आस्तीन एक कनेक्टिंग सिलेंडर बॉडी, एक नीचे समर्थन फ्रेम, एक बल संचारण फ्रेम, एक बल प्राप्त फ्रेम, एक सहायक प्रणाली, एक खिला बंदरगाह और एक दबाव राहत बंदरगाह से बना है; कनेक्टिंग सिलेंडर स्टील आस्तीन और ढाल संरचना स्टील की अंगूठी को जोड़ने के लिए एक संक्रमण टुकड़ा सिलेंडर है।

4. स्टील आस्तीन एक कनेक्टिंग सिलेंडर बॉडी, एक नीचे समर्थन फ्रेम, एक बल संचारण फ्रेम, एक बल प्राप्त फ्रेम, एक सहायक प्रणाली, एक खिला बंदरगाह और एक दबाव राहत बंदरगाह से बना है; कनेक्टिंग सिलेंडर स्टील आस्तीन और ढाल संरचना स्टील की अंगूठी को जोड़ने के लिए एक संक्रमण टुकड़ा सिलेंडर है।

5. उठाने से पहले, जाँच करें कि क्या लटकने वाले बिंदु वेल्ड का सुदृढ़ीकरण विश्वसनीय और दृढ़ है, क्या उठाने वाले बिंदु की स्थिति उचित और व्यवहार्य है; जाँच करें कि क्या हेराफेरी बरकरार है या क्षतिग्रस्त नहीं है; जाँच करें कि क्या उपकरण स्थिति में है और क्या आसपास के पर्यावरण सुरक्षा कारक उठाने की आवश्यकताओं को पूरा करते हैं।

4 अनुप्रयोग प्रदर्शन
